（一）Ⅰ型轴向型粗粉分离器

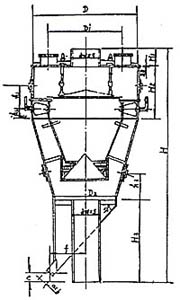

轴向封闭型粗粉分离器示意图

1、型号说明：

2、设备性能：采用轴向布置分离叶片，加大圆筒空间与过去径向型相比，分离效果好，改善煤粉均匀程度，减少回粉循环倍率，可以相应提高磨煤机出力，降低分离器阻力和制粉单耗。

结构特点：①增大分离器容积，降低容积强度；②轴向式折向门，开角55°③进出管流速取18-20m/s，以降低阻力；④内锥体上下口增设了密封锥体，消除Ⅰ型存在的内锥体煤粉堵塞现象⑤折向门单独调整。

3、适用条件：①设计按中等烟煤为系列设计煤种依据，推荐可适用于各种煤种（其R90=6~28%范围内）；②阻力系数ζ=5~7；③煤粉细度调节系数ε＞5

4、规格选择：（1）公式进选：先根据媒质，按制粉系统计算标准选定煤粉细度R90，再按公式（1）计算采用的容积强度Qtf/V，此值应在表1推荐的范围内。
