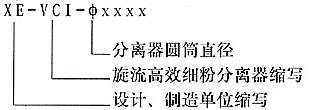

（一）型号说明：

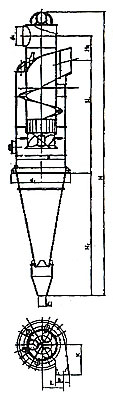

（二）、结构特点：

1、分离器上部管接头部可任意回转角度，方便用户设计安装。

2、旋转导流器和二次分离装置减少流动阻力损失，使煤粉得到二次分离，提高煤粉捕集能力。

3、反射屏可抑制落入集粉斗中的煤粉被旋转气流吸卷，提高分离效率。

4、阻力系数：120（含煤粉）

5、由定部俯视，风粉混合流逆时针方向进入者为左旋（Z），顺时针方向进入者为右旋（Y）。

（三）、选用方法：式中：Qft为通风量；w为外简体载面流速（推荐3-3.5m/s）
