1、使用方法：

1.1、本阀由外壳、调节板、调节轴、轴承座盖等零件组成一体，依靠受轮带动调动调节轴升降，从而使调节板对流体流量的调节。

1.2、本阀门与管路法兰连接，连接部分采用石棉垫圈密封。

1.3本阀门流量减少按顺时针方向旋转。

2、注意事项及维护保养：

2.1、安装本阀应事先清理通道和密封面，不允许由污物附着。

2.2、安装后的阀门应经常保持清洁，调节轴螺纹应定期加油。

2.3、调节板使用时，磨损为严重，到时可更换调节板即可。

2.4、本阀分耐磨型与普通型二种，其中耐磨型是在普通型基础上加耐磨铸铁圈，这样可大大提高其使用寿命，连接尺寸不变。

2.5、本公司可根据用户要求生产特殊规格耐磨可调缩孔，并可提供各种规格配件。

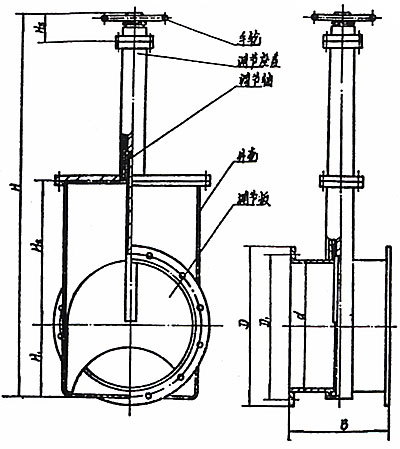

3、主要外形尺寸示意图
